Leírás

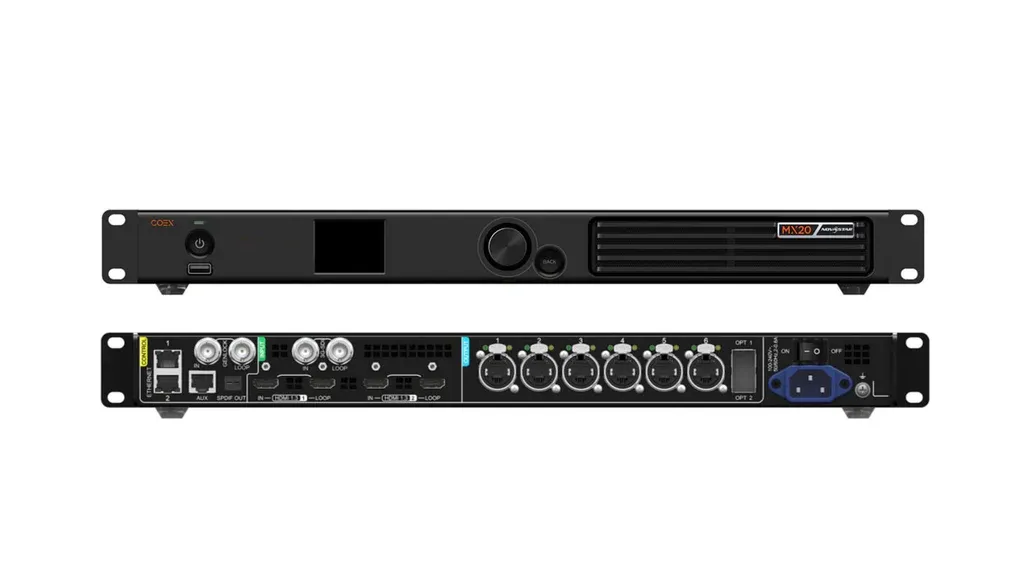

Novastar MX20 videóvezérlő szerver jellemzői:
bemenet kimenet
- 2 féle video bemeneti interfész
− 2×HDMI 1.3 (hurokkimenettel)
− 1×3G-SDI (hurok kimenettel)
- 10 bites/8 bites videoforrás bemenet
- 3 féle kimeneti interfész
− 6×Gigabites hálózati portok, 3.9 millió pixel maximális terheléssel
− 2×10G optikai port
− 1×SPDIF digitális audio interfész
- 3 féle vezérlő interfész
− 1×Genlock szinkronizáló jel bemenet (hurokkimenettel)
− 2×Ethernet Ethernet vezérlő hálózati port
− 1×AUX kiegészítő interfész
Jellemzők
- 3 független réteg
Támogatja akár 3 réteg hozzáadását és a Z sorrend szerinti beállítását.
- Képernyő zoom
4 képernyőnagyítási módot támogat, beleértve az egyéni, pont-pont, képernyő
A szövet csempe és lefedi a képernyőt.
- Színkalibráció
Támogatja a 12 csatornás szabványos színfeldolgozást a fekete-fehérből és az RGB három elsődleges színből.
Pontosan állítsa be a színárnyalatot, a telítettséget és a fényerőt.
- Teljes szürkeárnyalatos korrekció
A Nova Nebula nagy pontosságú korrekciós rendszerrel és a C3200 tudományos fokozatú fázissal
A gép minden szürkeségi szinthez saját korrekciós együtthatót generál annak biztosítására, hogy minden
A szürkeárnyalatok egyszintű egyenletessége jelentősen javítja a megjelenítés minőségét.
- Késleltetés
− Támogatja az alacsony késleltetést, és alacsony késleltetést érhet el a terhelés csökkentése nélkül. független
Master vezérlési módban 0 képkocka késleltetés a vezérlő oldalán (kevesebb, mint 1 ms),
Videóvezérlő módban 1 képkocka késleltetés van a vezérlő oldalán.
− Támogatja a további képkockakésleltetést, a vezérlő 0-2 késleltetést tud hozzáadni Late.
- Nincsenek téglalap alakú keretre vonatkozó korlátozások
Speciális formájú képernyő készítésekor nincs téglalap kerethatár. Az üresen hagyása nem számít betöltésnek. A hálózati port
A terhelés számítása az összes képernyőszekrény képpontjainak összege.
- Képkockasebesség adaptáció
Alkalmazkodjon a különféle videobemeneti képkockasebességekhez, beleértve a decimális képkockasebességet is. Támogatás
Felhasználó által definiált képkockasebesség és támogatja a képkockasebesség finom beállítását 0.01 Hz-es lépésekben
Fesztivál.
- Két berendezés üzemmód
Két üzemmódot támogat: videovezérlő és független mestervezérlés.
− Független master módban egy képkocka késleltetés csökkenthető.
− Videóvezérlő módban olyan funkciókat használhat, mint a többrétegű és zoomképes.
- Kijelző rendszer felügyelet
Támogatja a berendezés állapotának figyelését és a kijelző állapotának figyelését, és automatikusan jelentést készít
Hiba- és figyelmeztető információk.
NovaStar COEX Comparison
| Controller / Receiving Card | Function | MX40 Pro, A10s Pro | MX30, A10s Pro | MX30, Other AXs | MX20, A10s Pro | MX20, Other AXs | KU20, A10s Pro | KU20, Other AXs |
| Hardware | Inputs | 3xHDMI 2.0(IN+LOOP) 1x DP 1.2 1x12G SDI (IN+LOOP) | 1x HDMI 2.0 1x HDMI 1.4 1x DP1.1 2x 3G-SDI | 1x HDMI 2.0 1x HDMI 1.4 1x DP1.1 2x 3G-SDI | 2x HDMI 1.3 (IN+LOOP) 1x 3G-SDI (IN+LOOP) | 2x HDMI 1.3 (IN+LOOP) 1x 3G-SDI (IN+LOOP) | 1x HDMI 1.3 | 1x HDMI 1.3 |
| Outputs | 20x 1Gbps Neutrik | 10x 1Gbps Neutrik | 10x 1Gbps Neutrik | 6x 1Gbps | 6x 1Gbps | 6x 1Gbps | 6x 1Gbps | |
| OPT | 4x 10Gbps SFP+ | 2x 10Gbps SFP+ | 2x 10Gbps SFP+ | 2x 10Gbps SFP+ | 2x 11Gbps SFP+ | 1x 10Gbps SFP+ | 1x 10Gbps SFP+ | |
| Genlock | 1x IN 1x LOOP | 1x IN 1x LOOP | 1x IN 1x LOOP | 1x IN 1x LOOP | 1x IN 1x LOOP | – | – | |
| S/PDIF OUT | Reserved | |||||||
| Communication | TCP/IP protocol, RJ45 interface RS232 protocol, RJ45 interface (Central Control System) | |||||||
Inputs | Max Resolution | 4096×2160@60Hz | 4096×1080@60Hz | 4096×1080@60Hz | 1920×1200@60Hz | 1920×1200@60Hz | 1920×1200@60Hz | 1920×1200@60Hz |
| Max Width | 8192 | 8192 | 8192 | 3840 | 3840 | 4096 | 4096 | |
| Max Height | 8192 | 7680 | 7680 | 2560 | 2560 | 4096 | 4096 | |
| Frame Rates | 23.97~120/144/240Hz custom, step is 0.01Hz | 23.98~120Hz custom, step is 1Hz | 23.98~120Hz custom, step is 1Hz | |||||
| Input Bit Depth | 8 / 10 / 12bit | 8 / 10bit | 8 / 10bit | 8 / 10bit | 8 / 10bit | 8 / 10bit | 8 / 10bit | |
| Color Space / Chroma Subsampling | RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 | |||||||
| Color Gamut | Rec.709, DCI-P3, Rec.2020 Custom color gamut | |||||||
| Dynamic Range | SDR, HDR10-ST2084, HDR10-ST2086, HLG | SDR，HDR10-ST2084, HDR10-ST2086, HLG | SDR，HDR10-ST2084, HDR10-ST2086, HLG | SDR，HDR10-ST2084, HDR10-ST2087, HLG | SDR，HDR10-ST2084, HDR10-ST2088, HLG | SDR | SDR | |
Outputs | Controller Loading Capacity (8Bit & 60Hz) | 9,000,000 | 6,500,000 | 6,500,000 | 3,900,000 | 3,900,000 | 3,900,000 | 3,900,000 |
| Output Width Range | 800~16384 | 800~16384 | 800~16384 | 800~16384 | 800~16384 | 800~16384 | 800~16384 | |
| Output Height Range | 600~16384 | 600~16384 | 600~16384 | 600~16384 | 600~16384 | 600~16384 | 600~16384 | |
| Layers (All-in-one Mode) | 4 | 3 | 3 | 3 | 3 | 1 | 1 | |
| No Rectangle Calculating Limitation | Yes (blank panels will not occupy loading capacity) | |||||||
| Output Bit Depth | 8bit,10bit, 12bit | 8bit,10bit | 8bit,10bit | 8bit,10bit | 8bit,10bit | 8bit,10bit | 8bit,10bit | |
| 8 Bit & 60Hz Single Output Loading Capacity | 659,722 | 659,722 | 659,722 | 659,722 | 659,722 | 659,722 | 659,722 | |
| 10 Bit & 60Hz Single Output Loading Capacity | 494,792 | 494,792 | 329,861 | 494,792 | 329,861 | 494,792 | 329,861 | |
| 12 Bit & 60Hz Single Output Loading Capacity | 329,861 | – | – | – | – | – | – | |
Color Management | Input Color Adjustment | Black level, Contrast, Saturation, Hue, Shadow, Highlight | ||||||
| 14CH Color Correction | Yes | Yes | Yes | Yes | Yes | – | – | |
| Color Replacement | Yes | – | – | – | – | – | – | |
| 3D LUT | Support cube file with 17x17x17 | – | – | – | – | – | – | |
| Color Curve Editor | Yes | – | – | – | – | – | – | |
| Output Color Gamut Management | Original color gamut, Standard color gamut(Rec.709, DCI-P3, Rec.2020)，Custom color gamut | |||||||
Image Quality | Precise Grayscale | Yes | Yes | Yes | Yes | |||
| 22 Bit+ | Yes | Yes | Yes | Yes | ||||
| Color Management | Yes | Yes | Yes | Yes | ||||
| Brightness / Chroma Calibration | Yes | Yes | Yes | Yes | Yes | Yes | Yes | |
| Full Grayscale Calibration | Yes | Yes | – | Yes | – | Yes | – | |
| Multi-Mode | Yes | Yes | – | Yes | – | Yes | – | |
| Thermal Compensation | Yes | Yes | Yes | Yes | – | Yes | – | |
| Dynamic Booster | Yes | – | – | – | – | – | – | |
| Brightness Overdrive | Yes | – | – | – | – | – | – | |
Camera | Sync (Active source, Genlock, Internal) | Yes | Yes | Yes | Yes | Yes | Except Genlock | Except Genlock |
| Frame Multiplication / Frame Multiplexing | Support 1~6 times multiplication | – | – | – | – | – | – | |
| Sync Phase Offset | Support angle, fraction, absolute | – | – | – | – | – | – | |
| Shutter Fit | Support 22.5~360° Adjustment accuracy is 0.001° | – | – | – | – | – | – | |
| Low Latency | Yes | |||||||
| Secondary Development Integration | HTTP | Yes | ||||||
| SNMP | Yes | |||||||
| Art-Net | Yes | |||||||
| Private Protocol | Customized Support | |||||||
